Đặt cược nhiệt là gì? Giải thích về quy trình, phương pháp và công cụ trong thực tế

Đặt cọc nhiệt là một quá trình nối sử dụng nhiệt và áp suất được kiểm soát để định hình lại một bộ phận bằng nhựa, thường là phần trùm hoặc trụ đúc, thành một đầu định hình để kẹp một bộ phận khác vào đúng vị trí. Không có gì được dán và không có gì được vặn xuống: nhựa tự nó trở thành dây buộc. Phần trùm mềm đi, chảy thành hình dạng của dụng cụ, sau đó nguội đi thành một đầu giống như đinh tán có tác dụng khóa các bộ phận lại với nhau một cách cơ học. Bởi vì mối nối được hình thành từ một bộ phận nên kết quả là vĩnh viễn và không có phần cứng lỏng lẻo.

Bạn cũng sẽ thấy quy trình được mô tả là đóng cọc nhiệt, tán đinh nhiệt hoặc đóng cọc nóng. Nó xuất hiện ở bất kỳ vị trí nào mà vỏ nhựa cần để chứa miếng kim loại, bảng mạch in, giá đỡ, thiết bị đầu cuối hoặc cụm lắp ráp nhỏ không được tách rời khi sử dụng. Ý tưởng rất đơn giản, nhưng các chi tiết về nhiệt, lực và làm mát là những gì phân biệt một khớp sạch với khớp bị nứt.

Quy trình đặt cược nhiệt hoạt động như thế nào

Một chu trình điển hình tuân theo một trình tự có thể dự đoán được và mỗi bước đều quan trọng:

Tải và định vị. Các bộ phận được lồng vào một vật cố định và phần nhựa trùm đi qua một lỗ trên bộ phận nằm phía trên nó.
Chườm nóng. Một dụng cụ được làm nóng, thường được gọi là nhiệt kế, chạm vào phần trên của vật liệu chủ hoặc hướng không khí nóng vào nó cho đến khi nhựa đạt đến phạm vi mềm ra.
Hình thành đầu. Lực được tác dụng và nhựa mềm chảy vào hình dạng của đầu dụng cụ, lan ra ngoài trên phần giao phối.
Làm mát dưới áp lực. Nhiệt được loại bỏ trong khi dụng cụ tiếp tục giữ đầu, cho phép polyme đông cứng lại ở hình dạng mới.
Rút lại và lặp lại. Dụng cụ nâng lên, khớp vẫn bị khóa và chu kỳ tiếp theo bắt đầu.

Nhiệt độ thường nằm ngay trên phạm vi chuyển hóa thủy tinh hoặc làm mềm của vật liệu: đủ ấm để polymer chảy, đủ mát để tránh làm nó bị phân hủy. Hầu hết các chu trình đều kết thúc sau vài giây, đó là lý do tại sao quy trình này được tự động hóa rất tốt. Thời gian, nhiệt độ và lực là ba biến số quyết định liệu phần đầu có hình thành hoàn toàn hay phần trùm bị nứt do căng thẳng hay không.

Sơ lược về các phương pháp đặt cược nhiệt

Một số biến thể tồn tại và chúng khác nhau chủ yếu ở cách nhiệt truyền tới nhựa và lượng phần xung quanh bị nóng lên cùng với nó.

Bảng 1. Các phương pháp đặt nhiệt phổ biến và cách so sánh chúng trong thực tế.
phương pháp	Nhiệt truyền đến nhựa như thế nào	Chu kỳ điển hình	Thường được chọn để
Không khí nóng (đối lưu)	Không khí nóng được thổi qua ông chủ	Chậm nhất trong số các tùy chọn phổ biến	Bài đăng lớn hoặc nhiều bài đăng mà công cụ không thể dễ dàng liên hệ
Tem nóng / cú đấm liên lạc	Đầu nóng chạm trực tiếp vào sếp	Nhanh	Các dòng có khối lượng lớn cần có hình dạng đầu nhất quán
Nhiệt kế xung	Đầu dò cung cấp xung nhiệt được kiểm soát với khả năng làm mát nhanh chóng	Nhanh, tightly controlled	Tường mỏng và các bộ phận nhạy cảm với nhiệt độ
Cọc siêu âm	Rung động tần số cao tạo ra nhiệt do ma sát ở khớp	Nhanhest	Trụ nhỏ, không gian chật hẹp, tải nhiệt thấp ở các bộ phận lân cận
Hồng ngoại không tiếp xúc	Năng lượng bức xạ làm mềm sếp mà không cần chạm vào	Trung bình	Các bộ phận có bề mặt thẩm mỹ mà dụng cụ nóng sẽ đánh dấu

Bạn nên chọn phương pháp nào?

Đặt cược liên hệ bao gồm phần lớn công việc hàng ngày vì nó nhanh và có thể lặp lại. Đi đến không khí nóng khi hình học khiến việc tiếp xúc trở nên khó khăn và xem xét siêu âm hoặc hồng ngoại khi các bộ phận xung quanh khớp không thể chịu được nhiều nhiệt. Các yếu tố quyết định hầu như luôn là hình dạng bộ phận, thời gian chu kỳ và lượng nhiệt mà tổ hợp có thể hấp thụ.

Đặt cược nhiệt và đặt cược siêu âm

Hai quy trình trông giống nhau trên sàn nhà máy vì cả hai đều kết thúc bằng một đầu nhựa định hình. Sự khác biệt là nhiệt đến từ đâu. Trong quá trình nung nhiệt, một dụng cụ bên ngoài sẽ tăng nhiệt độ của trùm cho đến khi nhựa mềm ra. Trong đặt cọc siêu âm, một chiếc loa rung ở tần số 20 đến 40 kHz và ma sát giữa bộ phận rung và bộ phận phía trên nó tạo ra nhiệt ngay tại bề mặt tiếp xúc, do đó năng lượng được duy trì cục bộ và nhựa xung quanh hầu như không ấm lên.

Vị trí đó là lý do tại sao việc đặt cọc siêu âm thường chiến thắng trên các trụ nhỏ, các tính năng có khoảng cách gần nhau và các cụm lắp ráp có thiết bị điện tử nhạy nhiệt ở gần đó. Thời gian chu kỳ ngắn hơn, không có dụng cụ nóng để làm mát giữa các hành trình và cùng một thiết bị thường có thể được chuyển sang hàn hoặc lắp bằng cách thay đổi còi. Sự đánh đổi là thiết kế dụng cụ quan trọng hơn: hình dạng sừng, biên độ, hỗ trợ cố định và độ vừa vặn của bộ phận đều phải phù hợp và các bức tường mỏng hoặc được hỗ trợ kém có thể bị nứt nếu thiết lập vội vàng.

Trong thực tế, hầu hết các loại cây đều mắc phải cả hai. Đặt nhiệt xử lý các khối lượng lớn và hình dạng khó xử, trong khi thiết bị siêu âm đảm nhận công việc nhỏ, nhanh, khối lượng lớn. Nếu bạn đang cân nhắc cả hai, điều đó sẽ giúp ích cho việc xem xét vật liệu lý tưởng và những hạn chế thực tế của hàn siêu âm trước khi cam kết thực hiện một quy trình.

AH-50Q Ultrasonic Spot Welding Machine for Nonwoven and Plastic Bonding

Máy hàn điểm siêu âm AH-50Q cho liên kết vải không dệt và nhựa Máy hàn điểm siêu âm bán tự động để liên kết vải không dệt và nhựa, bao gồm túi và khẩu trang; điều khiển bàn đạp chân, điều chỉnh độ rộng, không làm nóng trước. Xem sản phẩm →

Nơi sử dụng nhiệt lượng trong sản xuất

Các ngành công nghiệp dựa vào mối nối cọc

Nội thất ô tô và thiết bị điện tử, nơi các kẹp trang trí, cảm biến và vỏ đầu nối phải cố định trong suốt tuổi thọ của xe.
Bảng điều khiển thiết bị, nơi các cột trụ giữ bảng mạch và công tắc phía sau mặt trước bịt kín.
Các thiết bị y tế, trong đó vỏ dùng một lần và tái sử dụng cần được lắp ráp sạch sẽ, không có chất kết dính.
Thiết bị điện tử tiêu dùng, trong đó các chi tiết kim loại và tấm chắn được neo bên trong vỏ nhựa.
Thiết bị và dụng cụ công nghiệp, nơi các thiết bị đầu cuối và bảng tên được cố định mà không cần ốc vít.

Đặt nhiệt là một quy trình nhựa cứng, nhưng nhiều nhà máy tương tự cũng chạy thiết bị siêu âm trên hàng hóa mềm. Một dây chuyền vải không dệt dùng để dán và cắt vải, một nhà máy dệt may chăn bông và một xưởng đóng cọc vỏ nhựa thường là một phần của cùng một dây chuyền sản xuất, đó là lý do tại sao hai công nghệ này thường được mua và bảo trì cùng nhau. Chúng tôi chế tạo cả hai loại máy, từ hệ thống cắt vải và chần vải đến máy hàn siêu âm, và các câu hỏi đặt cọc mà chúng tôi nhận được hầu như luôn có những vấn đề cơ bản giống nhau: kiểm soát nhiệt, tình trạng dụng cụ và hỗ trợ bộ phận. Bạn có thể thấy đầy đủ các thiết bị hàn và cắt siêu âm chúng tôi sản xuất cho các ứng dụng này.

AH-DSL 15KHz 4200W Ultrasonic Plastic Welding Machine

Máy hàn nhựa siêu âm AH-DSL 15KHz 4200W Máy hàn siêu âm bằng khí nén dành cho nhựa nhiệt dẻo và vải không dệt, với khả năng theo dõi tần số kỹ thuật số, mức độ và không gian khuôn có thể điều chỉnh và khởi động an toàn bằng hai nút bấm. Xem sản phẩm →

Quy tắc thiết kế giữ cho các mối nối được đặt cọc đáng tin cậy

Hầu hết các lỗi đặt cược đều được thiết kế từ rất lâu trước khi máy được bật. Một vài thói quen hình học ngăn cản phần lớn chúng:

Giữ độ dày thành của phần lồi ở khoảng một nửa đến hai phần ba của phần thành danh nghĩa xung quanh, để phần lồi nguội ở tốc độ tương tự và không bị chìm.
Kích thước phần đầu gấp khoảng 1,5 đến 2 lần đường kính trùm, sao cho nhựa được tạo hình sẽ chồng lên phần giao phối với đủ vật liệu để giữ nó.
Để lại đủ chiều cao của trùm phía trên phần giao phối để tạo thành phần đầu, nhưng không quá nhiều đến mức dụng cụ phải di chuyển quá mức.
Thêm một bán kính rộng rãi nơi phần đầu tiếp xúc với bức tường và tránh các góc nhọn bên trong gây tập trung căng thẳng.
Ghép ông chủ vào lỗ có khoảng trống; buộc ông chủ đi qua một lỗ nhỏ sẽ tải trước khớp trước khi nó nóng lên.
Chọn vật liệu vô định hình như ABS hoặc polycarbonate khi bạn cần khoảng thời gian xử lý rộng, dễ tha thứ và lập kế hoạch kiểm soát chặt chẽ hơn đối với các loại bán tinh thể như polypropylen hoặc nylon.

Khi khớp nối phải chịu rung động hoặc thay đổi nhiệt độ lặp đi lặp lại, các tỷ lệ này quan trọng hơn cài đặt của máy. Bắt đúng ông chủ sẽ rẻ hơn việc thêm dây buộc kim loại sau này.

Kiểm soát thiết bị, dụng cụ và quy trình

Công cụ này là một phần của hệ thống giữ nhiệt quyết định phần đầu đã hoàn thiện trông như thế nào. Cấu hình đầu của nó kiểm soát cách nhựa mềm lan rộng, đồng thời vật liệu và khối lượng nhiệt của nó xác định tốc độ phục hồi giữa các chu kỳ. Các đầu bị mòn hoặc bị nhiễm bẩn sẽ tạo ra các đầu không ổn định từ rất lâu trước khi chúng bị hỏng hoàn toàn, do đó, quy trình kiểm tra đơn giản và một bộ đầu tip dự phòng sẽ nhanh chóng có tác dụng.

Về phía máy, hãy tìm bộ điều khiển vòng kín về nhiệt độ, lực dừng và lực thay vì bộ hẹn giờ vòng hở. Các đầu đa điểm cho phép một nét đóng cọc nhiều trụ cùng một lúc và các bàn quay hoặc thiết bị cố định không cửa ngăn giúp thời gian tải và đặt cọc chồng chéo lên nhau. Nguyên tắc gia công cũng rất giống với còi siêu âm và khuôn tùy chỉnh, trong đó cấu hình phải khớp chính xác với khớp để có được kết quả rõ ràng, có thể lặp lại. Đó là công việc chúng tôi làm hàng ngày và đó là lý do tại sao chúng tôi đề cập đến cả dụng cụ siêu âm và dụng cụ dựa trên nhiệt.

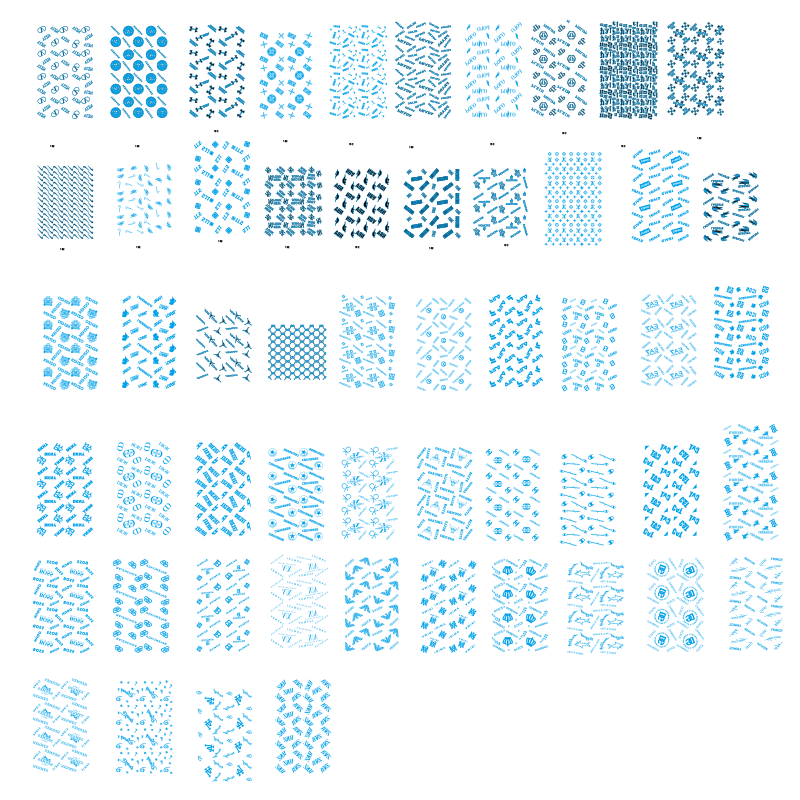

Custom Ultrasonic Molds for Welding, Cutting, and Sealing

Khuôn siêu âm tùy chỉnh để hàn, cắt và hàn kín Khuôn thép có độ chính xác cao để hàn, cắt và hàn siêu âm; thiết kế và kích thước có thể tùy chỉnh để phù hợp với cấu hình khớp để có kết quả lặp lại. Xem sản phẩm →

Các lỗi tản nhiệt thường gặp và cách khắc phục

Khi khớp cọc bị trục trặc, triệu chứng thường chỉ thẳng vào nguyên nhân:

Cọc chưa hoàn chỉnh hoặc nguội: quá ít nhiệt, lực hoặc đóng cọc. Tăng nhiệt độ đầu lên một chút, kéo dài thời gian tiếp xúc và xác nhận rằng dụng cụ thực sự đang chạm vào phần lồi.
Đầu bị cháy hoặc có sợi: quá nhiều nhiệt hoặc đầu không bao giờ nguội. Giảm điểm đặt, rút ngắn thời gian dừng hoặc thêm tạm dừng làm mát.
Đèn flash xung quanh đầu: lực dư thừa hoặc khoang đầu quá nhỏ so với thể tích nhựa. Khớp khoang với âm lượng của ông chủ.
Nứt ở chân đế: gờ mỏng, góc nhọn hoặc gờ đặt quá sát mép. Thêm bán kính và di chuyển ông chủ vào trong.
Vết chìm trên bề mặt nhìn thấy được: quá nhiều nhiệt truyền xuống phần trùm. Rút ngắn chu kỳ hoặc làm dày bức tường bên dưới ông chủ.
Chiều cao đầu không nhất quán: đầu bị mòn, nhiệt độ trôi hoặc vật cố định lỏng lẻo. Kiểm tra dụng cụ, xác minh hiệu chuẩn và kiểm tra xem bộ phận đó có thể dịch chuyển trong hành trình hay không.

Thực hiện lần lượt từng cài đặt này, thay vì thay đổi nhiều cài đặt cùng một lúc, giúp quá trình có thể dự đoán được và giúp quá trình thiết lập tiếp theo dễ dàng hơn nhiều.

Dán nhiệt vẫn là một trong những cách đơn giản nhất để nối vĩnh viễn các bộ phận bằng nhựa và sự đơn giản đó chính là lý do tại sao các chi tiết nhỏ lại quan trọng. Hình dạng cơ bản, tình trạng dụng cụ, khả năng kiểm soát nhiệt và lực sẽ quyết định liệu mối nối có giữ được trong nhiều năm hay bị hỏng trên hiện trường. Nếu bạn đang lập kế hoạch lắp ráp mới hoặc khắc phục sự cố cho lắp ráp hiện có, điểm khởi đầu hữu ích luôn giống nhau: hiểu vật liệu, tôn trọng tỷ lệ của ông chủ và cung cấp cho công cụ một chu trình ổn định, có thể lặp lại để làm việc.
