Máy hàn siêu âm là gì và nó hoạt động như thế nào?

Máy hàn siêu âm là gì?

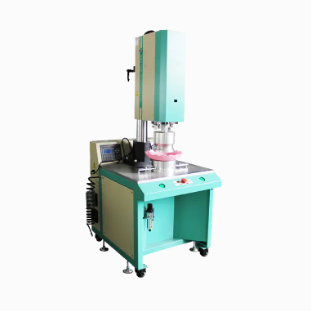

Một máy hàn siêu âm là một phần của thiết bị công nghiệp kết hợp hai vật liệu, phổ biến nhất là nhựa nhiệt dẻo hoặc kim loại, bằng cách sử dụng các rung động tần số cao thay vì nhiệt từ nguồn bên ngoài hoặc chất kết dính. Máy chuyển đổi năng lượng điện thành rung động cơ học, sau đó tác động lên các bề mặt được nối. Sự rung động này tạo ra nhiệt ma sát cục bộ tại bề mặt tiếp xúc giữa hai phần, làm mềm hoặc nóng chảy vật liệu vừa đủ để tạo thành một liên kết bền vững khi nó nguội đi. Bởi vì quy trình này không dựa vào keo, dung môi hoặc ngọn lửa trần nên nó được nhiều người coi là phương pháp nối sạch, nhanh và có thể lặp lại, phù hợp với môi trường sản xuất khối lượng lớn.

Không giống như các kỹ thuật hàn truyền thống yêu cầu làm nóng chảy toàn bộ chi tiết, hàn siêu âm tập trung năng lượng chính xác vào đường nối. Cách tiếp cận có mục tiêu này giúp giảm lãng phí vật liệu, rút ​​ngắn thời gian chu kỳ và giảm thiểu ứng suất nhiệt lên các khu vực xung quanh, khiến nó trở thành lựa chọn ưu tiên cho các bộ phận lắp ráp tinh xảo như linh kiện điện tử, thiết bị y tế và màng đóng gói.

Hàn siêu âm hoạt động như thế nào?

Nguyên lý làm việc của máy hàn siêu âm tập trung vào việc chuyển đổi năng lượng điện thành rung động cơ học tần số cao, thường là từ 15 kHz đến 70 kHz. Những rung động này được truyền qua một loạt các thành phần chính xác giúp khuếch đại và hướng năng lượng đến điểm chính xác nơi cần liên kết.

Các thành phần chính của máy

Mọi hệ thống hàn siêu âm đều dựa vào một tập hợp các bộ phận phối hợp làm việc cùng nhau để tạo ra một mối hàn nhất quán:

Quy trình hàn từng bước

Sau khi thiết lập máy, chu trình hàn thực tế sẽ diễn ra trong vài giây. Hiểu từng giai đoạn sẽ giúp giải thích tại sao quy trình này lại hiệu quả đến vậy:

• Hai bộ phận được nối được đặt ở vị trí giữa sừng và đe, với một điểm tiếp xúc được thiết kế được gọi là bộ định hướng năng lượng trong các ứng dụng hàn nhựa.
• Còi hạ xuống và tạo áp lực có kiểm soát để giữ chặt các bộ phận lại với nhau
• Rung tần số cao được kích hoạt, tạo ra ma sát tại bề mặt khớp
• Nhiệt cục bộ tích tụ nhanh chóng, làm mềm hoặc nóng chảy vật liệu chỉ tại điểm tiếp xúc
• Rung dừng trong khi áp suất được duy trì, cho phép vật liệu nóng chảy đông đặc lại và hình thành liên kết phân tử vĩnh viễn
• Còi rút lại và phần hàn đã hoàn thiện được tháo ra khỏi vật cố định

Toàn bộ trình tự này thường mất ít hơn một giây đối với các bộ phận nhỏ và chỉ vài giây đối với các bộ phận lớn hơn hoặc phức tạp hơn, đó là lý do tại sao hàn siêu âm rất phù hợp với dây chuyền sản xuất tự động.

Ưu điểm chính của hàn siêu âm

Các nhà sản xuất chọn máy hàn siêu âm thay vì các phương pháp nối thay thế vì một số lý do thực tế. Quá trình này cung cấp sự kết hợp giữa tốc độ, tính nhất quán và khả năng tương thích vật liệu mà ít kỹ thuật khác có thể sánh được.

• Thời gian chu kỳ cực ngắn, thường dưới một giây, hỗ trợ sản xuất thông lượng cao
• Không cần vật tư tiêu hao như chất kết dính, dung môi hoặc vật liệu độn
• Vùng chịu ảnh hưởng nhiệt tối thiểu giúp giảm nguy cơ cong vênh hoặc hư hỏng các bộ phận gần đó
• Kết quả có độ lặp lại cao khi các tham số được đặt chính xác, giảm sự biến đổi giữa các bộ phận
• Quy trình thân thiện với môi trường không có khói, khí thải hoặc sản phẩm phụ nguy hiểm
• Tương thích với tự động hóa và tích hợp robot để sản xuất liên tục

Các ứng dụng phổ biến trong các ngành công nghiệp

Bởi vì hàn siêu âm hoạt động với nhiều loại nhựa nhiệt dẻo, vải không dệt và một số kim loại nhất định nên nó đã tìm được chỗ đứng trong nhiều ngành công nghiệp. Ứng dụng cụ thể thường xác định công suất đầu ra, thiết kế còi và cấu hình thiết bị cố định của máy.

Hàn siêu âm và các phương pháp nối khác

Khi quyết định liệu hàn siêu âm có phù hợp hay không, việc so sánh nó với các kỹ thuật nối thông thường khác như liên kết dính và đốt nhiệt sẽ giúp ích.

Sự so sánh này cho thấy tại sao hàn siêu âm thường được ưa chuộng trong môi trường sản xuất tốc độ cao, nơi mà sự chậm trễ trong quá trình xử lý hoặc vật liệu bổ sung sẽ làm chậm sản lượng hoặc tăng thêm chi phí.

Lựa chọn máy hàn siêu âm phù hợp

Việc lựa chọn máy thích hợp phụ thuộc vào loại vật liệu, hình dạng bộ phận và khối lượng sản xuất yêu cầu. Người mua thường đánh giá các tùy chọn tần số, từ 15 kHz cho các bộ phận lớn hơn, cứng hơn đến 40 kHz hoặc cao hơn cho các bộ phận nhỏ, mỏng manh. Định mức công suất, thiết kế còi và tính sẵn có của các bộ điều khiển có thể lập trình về biên độ, áp suất và thời gian hàn cũng đóng một vai trò quan trọng trong việc kết hợp máy với một ứng dụng cụ thể. Các nhà sản xuất sản xuất các dòng sản phẩm đa dạng thường đầu tư vào máy móc có dụng cụ có thể hoán đổi cho nhau để một bộ phận duy nhất có thể xử lý các thiết kế nhiều bộ phận mà không cần phải cấu hình lại nhiều.

Thực hành tốt nhất để có chất lượng mối hàn tối ưu

Để đạt được các mối hàn chắc chắn, nhất quán đòi hỏi phải chú ý đến cả việc thiết lập máy và thiết kế bộ phận. Các thực hành sau đây giúp giảm thiểu khuyết tật và cải thiện độ bền mối hàn tổng thể:

• Thiết kế bộ định hướng năng lượng hoặc mối nối cắt phù hợp với hình dạng vật liệu và bộ phận
• Khớp các cài đặt biên độ và áp suất với loại nhựa nhiệt dẻo cụ thể được hàn
• Đảm bảo các bộ phận được căn chỉnh và cố định đúng cách để tránh truyền năng lượng không đồng đều
• Thường xuyên kiểm tra và bảo dưỡng bề mặt sừng để tránh tình trạng không đồng nhất do mài mòn
• Chạy thử các mối hàn và theo dõi dữ liệu cường độ mối hàn trước khi bắt đầu sản xuất hoàn chỉnh

Bằng cách kết hợp thiết kế bộ phận âm thanh với thiết bị được hiệu chuẩn chính xác, các nhà sản xuất có thể dựa vào máy hàn siêu âm để cung cấp các mối nối nhanh, sạch và bền trên nhiều loại sản phẩm và ngành công nghiệp.
