Làm thế nào để máy hàn siêu âm kết hợp nhựa và vải mà không cần keo hoặc ốc vít?

Máy hàn siêu âm thực sự làm được những gì

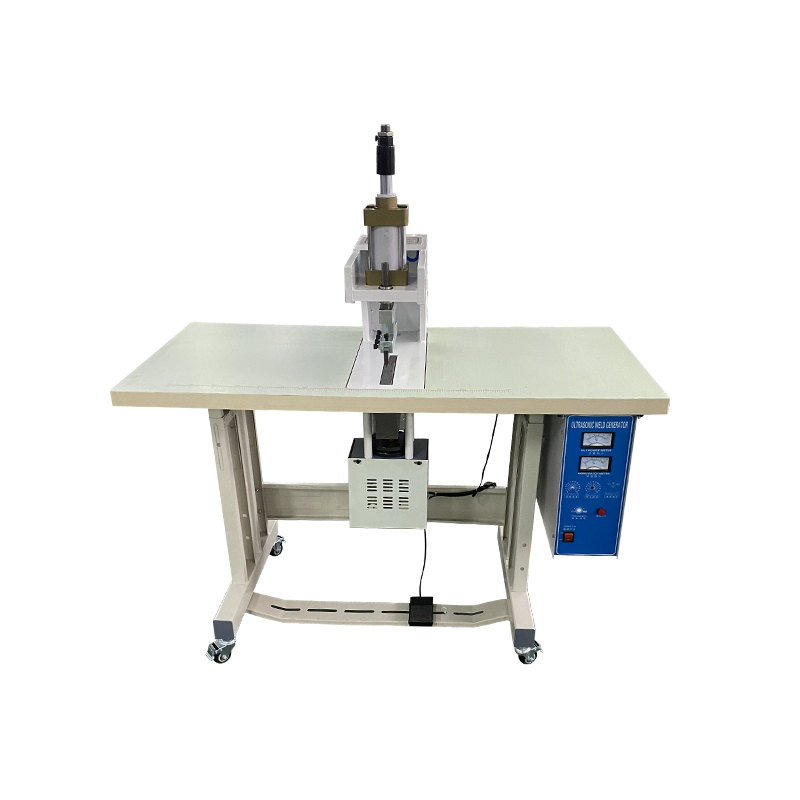

Một máy hàn siêu âm nối các thành phần nhựa hoặc các lớp vải sợi nhỏ mà không cần chất kết dính, dung môi hoặc ốc vít cơ học. Nó hoạt động bằng cách tạo ra tín hiệu tần số cao, thường ở 20KHz hoặc 15KHz, thông qua bộ phát, sau đó chuyển tín hiệu đó thành rung động cơ học thông qua hệ thống đầu dò. Khi rung động này được áp dụng cho phôi dưới áp suất được kiểm soát, ma sát được tạo ra giữa các phân tử nhựa hoặc vi sợi vải tại giao diện khớp sẽ tạo ra đủ nhiệt để làm nóng chảy vật liệu cục bộ. Khi rung động dừng lại và áp suất được duy trì, bề mặt nóng chảy nguội đi và đông đặc lại, tạo thành một liên kết thường bền bằng vật liệu nền xung quanh.

Quá trình này về cơ bản khác với các phương pháp nối truyền thống như vặn vít, dán hoặc liên kết dung môi, vì nó hoàn toàn dựa vào phản ứng tổng hợp ở cấp độ phân tử chứ không phải là vật liệu kết nối bổ sung. Đối với các nhà sản xuất sản xuất linh kiện nhựa hoặc sản phẩm vải tổng hợp ở quy mô lớn, sự khác biệt này có ý nghĩa thực sự đối với tốc độ sản xuất, chi phí nguyên liệu và độ bền của thành phẩm.

Nguyên tắc làm việc được giải thích từng bước

Hiểu được trình tự cơ học đằng sau hàn siêu âm giúp người vận hành khắc phục các vấn đề về chất lượng mối hàn và giúp người mua đánh giá xem thông số kỹ thuật máy nhất định có phù hợp với nhu cầu sản xuất của họ hay không. Quá trình này diễn ra qua ba giai đoạn riêng biệt, mỗi giai đoạn phụ thuộc vào việc kiểm soát áp suất và thời gian chính xác.

Giai đoạn một: Tạo rung tần số cao

Máy phát tạo ra tín hiệu điện tần số cao, phổ biến nhất ở tần số 20KHz, mặc dù hệ thống 15KHz được sử dụng cho các ứng dụng yêu cầu biên độ cao hơn trên các bộ phận lớn hơn hoặc dày hơn. Tín hiệu điện này truyền đến đầu dò, chuyển đổi nó thành rung động cơ học ở cùng tần số bằng cách sử dụng các phần tử áp điện.

Giai đoạn hai: Tạo nhiệt ma sát

Rung động cơ học truyền qua bộ tăng áp và cụm còi, giúp khuếch đại và hướng rung động vào phôi. Tại bề mặt tiếp xúc, dao động nhanh này gây ra ma sát ở cấp độ phân tử giữa các bề mặt nhựa hoặc giữa các vi sợi vải, tạo ra nhiệt cục bộ tập trung chính xác tại điểm hàn dự định thay vì trên toàn bộ bộ phận.

Giai đoạn ba: Nóng chảy và làm mát dưới áp suất

Khi nhiệt độ bề mặt đạt đến điểm nóng chảy của vật liệu, nhựa mềm sẽ chảy ra để lấp đầy những khoảng trống cực nhỏ giữa hai bề mặt. Sau đó, rung động dừng lại trong khi áp suất được giữ nguyên, cho phép bề mặt nóng chảy nguội đi và đông đặc lại, tạo thành một chuỗi phân tử liên tục xuyên qua hai bề mặt riêng biệt trước đây.

Ưu điểm về hiệu suất so với các phương pháp kết nối truyền thống

Hàn siêu âm mang lại một số lợi thế có thể đo lường được giải thích việc áp dụng rộng rãi nó trong sản xuất nhựa và dệt may. Thời gian chu trình hàn thường cực kỳ ngắn, thường rơi vào khoảng 0,01 đến 9,99 giây cho mỗi mối hàn, điều này cho phép các nhà sản xuất tích hợp quy trình vào dây chuyền sản xuất tốc độ cao mà không tạo ra tắc nghẽn. Bởi vì liên kết tạo thành được hình thành từ chính vật liệu cơ bản chứ không phải từ lớp kết dính bổ sung, độ bền mối hàn hoàn thiện có thể đạt tới hoặc phù hợp với độ bền kéo của vật liệu ban đầu, mang lại cho nó khả năng chịu được lực căng và áp suất đáng kể trong điều kiện sử dụng cuối.

Việc thiếu các vật liệu thứ cấp như ốc vít, đinh tán hoặc keo dán cũng mang lại những lợi ích về sau. Chi phí sản xuất giảm do không cần phải mua, bảo quản hoặc sử dụng các thành phần phụ trợ này và thành phẩm tránh được các mối lo ngại tiềm ẩn về sức khỏe hoặc môi trường gắn liền với chất kết dính gốc dung môi. Điều này làm cho hàn siêu âm đặc biệt hấp dẫn đối với các loại sản phẩm ưu tiên độ tinh khiết của vật liệu hoặc an toàn khi tiếp xúc với con người, chẳng hạn như thiết bị y tế hoặc bao bì đóng gói thực phẩm.

Lợi ích hiệu suất chính

• Chu trình hàn hoàn thành dưới 10 giây, hỗ trợ dây chuyền công suất cao
• Độ bền liên kết có thể đạt tới độ bền kéo ban đầu của vật liệu cơ bản
• Không cần ốc vít, đinh tán hoặc chất kết dính, giảm chi phí vật liệu và nhân công
• Tương thích với nhiều loại nhựa nhiệt dẻo và vải sợi nhỏ
• Hỗ trợ sản xuất tự động, lặp lại với sự thay đổi tối thiểu của người vận hành

Khả năng tương thích vật liệu giữa nhựa và vải

Hàn siêu âm thực hiện đáng tin cậy trên nhiều loại vật liệu nhựa nhiệt dẻo phổ biến, bao gồm polyetylen, polypropylen và polycarbonate, mỗi loại đều tan chảy và đông cứng lại theo dự đoán dưới độ rung và áp suất được kiểm soát. Lựa chọn vật liệu có ý nghĩa quan trọng đối với chất lượng mối hàn, vì các loại nhựa khác nhau có điểm nóng chảy, cấu trúc phân tử và đặc tính giảm rung khác nhau ảnh hưởng đến mức độ tạo nhiệt hiệu quả ở bề mặt mối hàn. Nhựa vô định hình như polycarbonate thường có khả năng hàn dễ đoán hơn so với nhựa bán tinh thể như polypropylen, vốn đòi hỏi phải điều chỉnh quy trình chính xác hơn để đạt được kết quả nhất quán.

Ngoài nhựa cứng, hàn siêu âm còn mở rộng hiệu quả đến vải sợi nhỏ và vải tổng hợp, trong đó nguyên lý gia nhiệt ma sát tương tự liên kết các lớp sợi lại với nhau mà không cần khâu. Khả năng này đã làm cho hàn siêu âm trở thành một giải pháp thay thế thực tế cho việc may trong một số ứng dụng dệt nhất định, đặc biệt khi mối nối liền mạch, chịu nước hoặc nhẹ được ưu tiên hơn đường may được khâu.

Ứng dụng trong ngành hàn siêu âm mang lại giá trị

Tính linh hoạt của hàn siêu âm đã dẫn đến việc áp dụng nó trên nhiều lĩnh vực sản xuất, mỗi lĩnh vực dựa trên các khía cạnh khác nhau về tốc độ, sức mạnh và khả năng tương thích vật liệu của công nghệ.

Lắp ráp linh kiện ô tô

Các nhà sản xuất ô tô dựa vào hàn siêu âm để nối các bộ phận nhựa như vỏ đèn pha, bộ phận bình chứa nước và cụm cản, trong đó độ bền ổn định và vòng đệm chống rò rỉ là điều cần thiết cho hiệu suất lâu dài của xe.

Sản xuất điện tử

Trong sản xuất thiết bị điện tử, quy trình hàn vỏ điện thoại di động, vỏ pin và vỏ bộ sạc, trong đó cả độ chính xác và tốc độ đều quan trọng do khối lượng sản xuất cao điển hình của thiết bị điện tử tiêu dùng.

Sản xuất thiết bị y tế

Các nhà sản xuất thiết bị y tế sử dụng hàn siêu âm để lắp ráp các thành phần nhựa và bao bì thuốc, đánh giá quy trình này nhờ khả năng tạo ra các con dấu an toàn mà không đưa vào các hóa chất kết dính có thể ảnh hưởng đến tính vô trùng hoặc sự an toàn của bệnh nhân.

Sản xuất thiết bị gia dụng và đồ chơi

Các nhà sản xuất thiết bị gia dụng áp dụng công nghệ này vào vỏ nhựa của máy hút bụi, quạt điện, nồi cơm điện, trong khi các nhà sản xuất đồ chơi và văn phòng phẩm sử dụng công nghệ này để ghép các thành phần nhựa trong các sản phẩm đòi hỏi cả độ bền và an toàn cho người dùng cuối, kể cả trẻ em.

Ứng dụng dệt và vải sợi nhỏ

Trong ngành dệt, hàn siêu âm được sử dụng cho dây đai mũ bảo hiểm bằng nylon, đệm mũ bảo hiểm, vải lau nhà, vải không dệt và các loại vải sợi hóa học khác nhau, cung cấp phương pháp nối không cần khâu phù hợp với các sản phẩm không mong muốn có đường may lớn hoặc thủng kim.

Lựa chọn máy phù hợp với nhu cầu sản xuất

Việc lựa chọn máy hàn siêu âm đòi hỏi phải có tần số, công suất đầu ra và mức độ tự động hóa phù hợp với vật liệu cụ thể và hình dạng bộ phận liên quan. Các tần số cao hơn như 20KHz thường phù hợp với các bộ phận nhỏ hơn, tinh tế hơn cần kiểm soát năng lượng chính xác, trong khi các tần số thấp hơn như 15KHz mang lại biên độ cao hơn phù hợp với các bộ phận lớn hơn hoặc dày hơn cần nhiều năng lượng hơn để đạt đến nhiệt độ nóng chảy. Hệ thống tự động với cài đặt thời gian, áp suất và biên độ hàn có thể lập trình giúp nhà sản xuất duy trì chất lượng mối hàn ổn định trong suốt quá trình sản xuất dài, giảm sự biến đổi có thể xảy ra với thiết bị vận hành thủ công.

Người mua cũng nên xem xét khả năng tương thích của thiết kế còi và thiết bị cố định với hình dạng bộ phận cụ thể của họ, vì còi phải có hình dạng tùy chỉnh để phù hợp với vùng tiếp xúc của mối hàn để truyền năng lượng ổn định. Làm việc với nhà cung cấp có thể cung cấp các thử nghiệm hàn mẫu trên vật liệu thực tế của người mua trước khi mua hàng sẽ giúp xác nhận rằng
