Hàn siêu âm: Quy trình, vật liệu, dụng cụ và mẹo thiết lập thực tế

Hàn siêu âm là một quá trình nối sử dụng rung động âm thanh tần số cao để tạo ra nhiệt tại bề mặt tiếp xúc giữa hai bộ phận. Rung động được tác động cục bộ, dưới áp suất và các vật liệu kết hợp lại mà không bị nóng chảy khối lượng lớn như khi hàn thông thường. Đây là một phương pháp thực tế dành cho nhựa nhiệt dẻo, vải không dệt, màng và một số kim loại nhất định, đồng thời nó đã trở thành một phương pháp quen thuộc trên các dây chuyền sản xuất nơi các liên kết sạch, nhanh và có thể lặp lại đóng vai trò quan trọng. Tại Máy móc Aoheng Thường Châu, hàn siêu âm không phải là một chủ đề trừu tượng; đó là nguyên tắc đằng sau những chiếc máy mà chúng tôi chế tạo cho các nhà sản xuất dệt may, vải không dệt, sản phẩm dùng một lần và linh kiện nhựa. Phần hữu ích là hiểu được những gì quy trình cần từ vật liệu, dụng cụ và thiết lập, để một mối hàn tốt có thể lặp lại chứ không phải ngẫu nhiên.

Quá trình hàn siêu âm hoạt động như thế nào

Hệ thống hàn siêu âm có một bộ phận đơn giản: nguồn điện, bộ chuyển đổi, bộ tăng áp, sonotrode hoặc còi và đe hoặc vật cố định. Bộ chuyển đổi chuyển đổi năng lượng điện thành rung động cơ học, bộ tăng áp điều chỉnh biên độ và còi truyền rung động đó đến phôi. Cái đe giữ bộ phận và định hình điểm tiếp xúc. Một chu trình điển hình trải qua sáu bước:

Các bộ phận được đặt trong một vật cố định hoặc trên một cái đe.
Sừng hạ xuống và tiếp xúc với phần trên.
Lực kẹp được tác dụng để giữ các bộ phận lại với nhau.
Rung chạy trong một khoảng thời gian hàn nhất định, tạo ra ma sát và nhiệt tại mối nối.
Quá trình rung dừng lại và các bộ phận được giữ dưới áp suất trong thời gian giữ.
Còi rút lại và cụm liên kết được tháo ra.

Tần số, biên độ, lực, thời gian hàn và thời gian giữ là các thông số chính. Hệ thống 20 kHz thường được sử dụng cho các bộ phận bằng nhựa chắc chắn, trong khi 30 đến 40 kHz thường được chọn cho các công việc tinh xảo hơn. Biên độ cao hơn không tự động tốt hơn; quá nhiều có thể để lại vết trên bề mặt, làm hỏng sợi hoặc làm nứt các bộ phận giòn. Thời gian giữ cũng quan trọng như thời gian hàn vì mối nối phải nguội dưới áp suất trước khi sừng co lại. Đối với việc nối điểm và các cụm nhựa nhỏ, một thiết bị gắn trên bàn chuyên dụng có thể giúp việc thiết lập và lặp lại dễ dàng hơn nhiều, và máy hàn điểm siêu âm AH50Q là một ví dụ thực tế cho phương pháp đó.

AH-50Q Ultrasonic Spot Welding Machine for Textile Assembly

Máy hàn điểm siêu âm AH-50Q cho ngành dệt may Máy hàn điểm đặt trên bàn dành cho túi xách vải không dệt, vòng đeo mặt nạ và các bộ phận bằng nhựa, có bàn đạp điều khiển và khuôn mẫu để nối lặp lại. Xem sản phẩm →

Vật liệu nào đáp ứng tốt với hàn siêu âm

Hành vi của vật liệu quyết định liệu hàn siêu âm có phù hợp hay không. Nhựa nhiệt dẻo vô định hình thường truyền rung động tốt; nhựa bán tinh thể có thể hàn nhưng thường cần cửa sổ quy trình chặt chẽ hơn. Các sản phẩm không dệt và màng liên kết thông qua phản ứng tổng hợp sợi hoặc bề mặt cục bộ, trong khi các kim loại mỏng liên kết thông qua biến dạng trạng thái rắn thay vì tan chảy. Bảng dưới đây đưa ra điểm khởi đầu thực tế, nhưng kết quả chính xác phụ thuộc vào cấp độ, độ dày, chất phụ gia và dụng cụ.

Các nhóm vật liệu và đặc tính hàn siêu âm điển hình; kết quả chính xác phụ thuộc vào cấp độ, độ dày và dụng cụ.
Nhóm vật liệu	Ví dụ điển hình	Xem gì
Nhựa nhiệt dẻo	ABS, PP, PE, PC, acrylic, nylon	Nhựa vô định hình thường dễ ổn định hơn các loại bán tinh thể; độ ẩm và chất độn quan trọng.
Sản phẩm không dệt và màng	Hỗn hợp PP, PE và PET	Liên kết phụ thuộc vào phản ứng tổng hợp sợi cục bộ; mô hình sừng và đe ảnh hưởng đến bàn tay và ngoại hình.
Bao bì	Tấm phủ, tấm lá mỏng, màng polymer	Ô nhiễm bề mặt là kẻ thù; áp suất bịt kín và độ dừng cần phải nhất quán.
kim loại	Nhôm, đồng, lá mỏng	Mối nối ở trạng thái rắn yêu cầu bề mặt sạch, không chứa oxit và giá đỡ cứng.
Sự kết hợp khác nhau	Cặp nhựa tương thích	Điểm nóng chảy không phù hợp và sự giãn nở nhiệt đòi hỏi phải thử nghiệm chung trước khi sản xuất.

Nếu bạn không chắc chắn liệu nhựa hoặc laminate có hàn sạch hay không, hãy bắt đầu bằng việc chạy một mẫu nhỏ và kiểm tra mối nối khi chịu tải. Chúng tôi giữ một bộ dài hơn ghi chú tương thích vật liệu trong thư viện kỹ thuật của chúng tôi dành cho các nhóm cần điểm xuất phát sâu hơn.

Dụng cụ, thiết kế chung và các chi tiết quyết định chất lượng

Dụng cụ là nơi nhiều dự án hàn siêu âm thành công hay thất bại. Một chiếc sừng được thiết kế cho một mối hàn có thể không phù hợp với một mối nối khác và một vật cố định bị uốn cong sẽ lấy đi năng lượng từ mối hàn. Thiết kế chung cũng có vấn đề. Bộ định hướng năng lượng tập trung rung động ở đường tiếp xúc ban đầu, khớp cắt mang lại sự vừa khít để tạo ra các cụm lắp ráp kín chắc chắn hơn, đồng thời bố trí lưỡi và rãnh giúp căn chỉnh các bộ phận. Đối với hàng dệt và vải không dệt, mặt sừng và mẫu đe kiểm soát hình thức liên kết, độ mềm và chất lượng cạnh. Một chiếc sừng bị mòn hoặc một chiếc đe được hỗ trợ kém có thể tạo ra các liên kết không nhất quán ngay cả khi các cài đặt của máy có vẻ chính xác.

Đối với sản phẩm dệt và vải không dệt, hình dạng sừng và mẫu đe thường quyết định xem mối liên kết có cảm giác mềm, phẳng hay trang trí hay không. Còi hàn được tối ưu hóa cho ngành dệt của chúng tôi được thiết kế có tính đến sự cân bằng đó và chúng là một trong những lý do yên tĩnh hơn giúp dây chuyền sản xuất luôn ổn định.

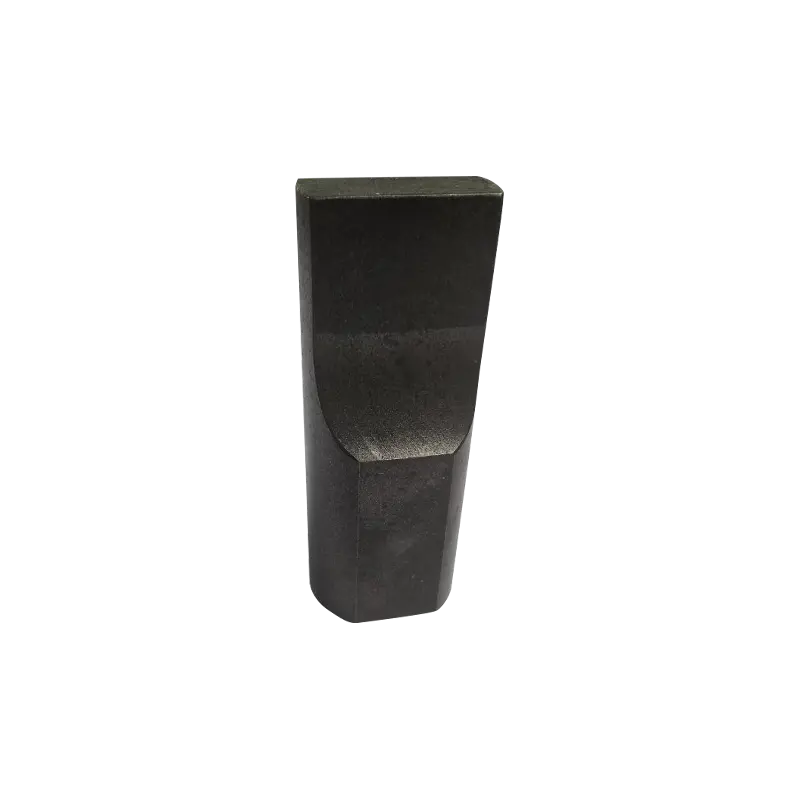

AH Textile-Optimized Ultrasonic Welding Horns

Sừng hàn siêu âm được tối ưu hóa cho ngành dệt AH Phụ kiện còi siêu âm dùng để hàn hoặc cắt vải, có nhiều biên độ và tần số để hỗ trợ truyền năng lượng ổn định trong quá trình xử lý vải không dệt và vải. Xem sản phẩm →

Các thông số thực tế và kiểm tra thiết lập

Trước khi thay đổi máy, hãy kiểm tra những điều cơ bản. Hầu hết các vấn đề hàn không có gì bí ẩn; chúng là một vật cố định lỏng lẻo, một bề mặt bẩn hoặc một thông số bị trôi.

Làm khô vật liệu nếu nhựa hút ẩm và giữ cho bề mặt không có dầu, bụi và chất giải phóng.
Kiểm tra độ cứng của vật cố định và hỗ trợ bộ phận; chuyển động dưới áp lực làm suy yếu mối hàn.
Kiểm tra mặt sừng xem có bị mòn, rỗ hoặc tiếp xúc không đều không.
Xác nhận rằng áp suất kẹp là nhất quán từ chu kỳ này sang chu kỳ khác.
Điều chỉnh biên độ và thời gian hàn theo từng bước nhỏ, sau đó kiểm tra thời gian giữ.
Chạy thử nghiệm kéo hoặc kiểm tra vỏ trên nguyên liệu sản xuất thực tế chứ không chỉ là mẫu từ kho.

Hàn siêu âm phù hợp trong sản xuất

Hàn siêu âm xuất hiện ở bất cứ nơi nào có nhiệt độ, chất kết dính hoặc đường khâu không thuận tiện. Trong hàng dệt và sản phẩm không dệt, nó được sử dụng cho các hiệu ứng ren, viền, chần, rạch và hàn kín, và liên kết composite. Trong các sản phẩm dùng một lần, nó kết hợp với vỏ giày, mũ, vỏ gối, găng tay và băng vệ sinh mà không cần chỉ khâu. Các nhóm đóng gói sử dụng nó để làm kín và các mối nối có dấu hiệu giả mạo, trong khi các nhà sản xuất ô tô và điện tử sử dụng nó cho các cụm nhựa nhỏ và đầu cuối dây. Sản xuất y tế dựa vào nó khi mối liên kết sạch sẽ và có thể lặp lại trở nên quan trọng.

Trong dòng sản phẩm của chúng tôi, những nguyên tắc tương tự xuất hiện trong máy ren siêu âm, máy chần bông, máy rạch và cắt ngang, máy sản phẩm dùng một lần và các thiết bị hàn chuyên dụng. của chúng tôi dòng máy hàn siêu âm bao gồm các định dạng hàn cầm tay, hàn điểm, hàn túi và hàn nhựa, vì vậy điểm bắt đầu phù hợp phụ thuộc vào mối nối chứ không phải vào một loại máy duy nhất. Để sửa chữa tại hiện trường, lấy mẫu hoặc chạy thử trong thời gian ngắn, máy hàn siêu âm cầm tay như AH30 sẽ mang đến cho bạn cầu nối hữu ích giữa bàn hàn và dây chuyền sản xuất.

AH-30 Handheld Ultrasonic Spot Welder for Field and Short Runs

Máy hàn điểm siêu âm cầm tay AH-30 dành cho thực địa và chạy ngắn Máy hàn siêu âm di động 28/35 kHz để nối điểm các loại nhựa mỏng, vải không dệt và dây điện, phù hợp để sửa chữa, lấy mẫu và sản xuất trong thời gian ngắn. Xem sản phẩm →

An toàn, bảo trì và những sai lầm thường gặp

Hàn siêu âm nói chung là sạch, nhưng không có rủi ro. Rung tần số cao có thể ảnh hưởng đến thính giác theo thời gian, do đó, cần phải xem xét nghiêm túc việc bọc và bảo vệ thính giác. Giữ tay tránh xa còi và đe trong khi đạp xe, sử dụng quy trình khóa trong khi thay đổi dụng cụ và cung cấp hệ thống thông gió hoặc hút khói khi làm việc với nhựa giải phóng chất dễ bay hơi. Về mặt bảo trì, hãy kiểm tra độ mòn của còi, làm mát đầu dò, tình trạng cáp và căn chỉnh thiết bị theo lịch trình thường xuyên. Một sai lầm phổ biến là theo đuổi nhiều công suất hơn khi vấn đề thực sự là còi bị mòn, vật cố định bị uốn hoặc kích thước các bộ phận không nhất quán. Một người khác cho rằng một mối hàn trông đẹp sẽ chịu được tải trọng; việc kiểm tra bằng cách kéo hoặc bóc đơn giản sẽ phát hiện được nhiều vấn đề hơn là kiểm tra bằng mắt.

Lựa chọn thiết bị hàn siêu âm phù hợp

Việc lựa chọn thiết bị bắt đầu từ vật liệu và mối nối chứ không phải trang danh mục. Hỏi các bộ phận được làm bằng gì, độ dày của chúng, diện tích mối hàn bao nhiêu và thời gian chu kỳ mà dây chuyền cần. Sau đó, hãy xem xét mức độ tự động hóa: một thiết bị cầm tay có thể đủ để sửa chữa và làm việc với khối lượng thấp, trong khi một máy dựa trên thiết bị cố định có lực, thời gian và khả năng giữ được kiểm soát sẽ tốt hơn cho tính nhất quán trong sản xuất. Hỗ trợ dụng cụ cũng quan trọng vì còi và đồ đạc không phổ biến. Tại Changzhou Aoheng Machinery, chúng tôi chế tạo thiết bị siêu âm cho các ứng dụng dệt, vải không dệt, sản phẩm dùng một lần và nhựa và chúng tôi đã cung cấp cho khách hàng tại hơn ba mươi quốc gia. Trải nghiệm đó rất hữu ích khi một chiếc máy tiêu chuẩn cần một chiếc còi tùy chỉnh, một chiếc đe khác hoặc một vật cố định được điều chỉnh cho phù hợp với hình dạng bộ phận khó xử.

Nếu bạn đang cân một quy trình siêu âm mới, bước tiếp theo đáng tin cậy nhất là thử nghiệm mẫu với vật liệu thực tế và hình dạng khớp. Hãy cung cấp cho chúng tôi bộ phận, chế độ lỗi và mục tiêu sản xuất và chúng tôi có thể giúp bạn thu hẹp định dạng máy, dụng cụ và cửa sổ quy trình. Việc chuẩn bị phần thưởng cho hàn siêu âm và thiết lập yên tĩnh, được hỗ trợ tốt thường đánh bại một danh sách dài các tính năng của máy.
