Một máy quilting siêu âm tự động là một hệ thống xử lý dệt công nghiệp liên kết và tạo mẫu cho nhiều lớp vải - điển hình là vải mặt, vật liệu làm đầy như lớp lót hoặc tấm lót polyester và lớp nền - sử dụng rung siêu âm tần số cao thay vì khâu bằng kim và chỉ thông thường. Công nghệ này thay thế đường may cơ học bằng hệ thống cung cấp năng lượng âm thanh được kiểm soát chính xác, tạo ra nhiệt ma sát cục bộ ở bề mặt vải, làm tan chảy và kết hợp các lớp sợi tổng hợp với nhau tại các điểm xác định hoặc dọc theo các mẫu liên tục để tạo ra cấu trúc bông. Kết quả là một tổ hợp dệt có hoa văn, được liên kết vĩnh viễn, tương đương về mặt hình ảnh và chức năng với một chiếc chăn được khâu truyền thống nhưng được sản xuất ở tốc độ cao hơn đáng kể, không tiêu tốn chỉ, không có thời gian ngừng hoạt động do gãy kim và không có thách thức về đường may hoặc quản lý độ căng của chỉ.
Chỉ định "tự động" đề cập đến sự tích hợp của điều khiển mẫu bằng máy tính, hệ thống cấp vải điều khiển bằng servo và giám sát quy trình tự động cho phép các máy chần bông siêu âm hiện đại thực hiện các mẫu chần bông phức tạp, đa thành phần trên chiều rộng vải rộng với sự can thiệp tối thiểu của người vận hành. Máy chần bông siêu âm tự động hiện đại có khả năng sản xuất các tấm chần bông thành phẩm ở tốc độ từ 20 đến 80 mét mỗi phút tùy thuộc vào độ phức tạp của mẫu, loại vải và các thông số siêu âm - tốc độ sản xuất không thể đạt được bằng các máy chần bông nhiều kim thông thường chạy cùng mật độ hoa văn.
Để hiểu cách thức hoạt động của máy chần bông siêu âm tự động đòi hỏi phải nắm bắt rõ ràng cơ chế vật lý mà nhờ đó năng lượng siêu âm liên kết các lớp dệt tổng hợp - một quá trình về cơ bản khác với bất kỳ phương pháp liên kết dính hoặc buộc chặt cơ học nào. Cơ chế liên kết là làm nóng ma sát giữa các phân tử, được thúc đẩy bởi sự biến dạng theo chu kỳ nhanh chóng của các phân tử polymer dưới tác động của trường âm thanh tần số cao.
Khi còi siêu âm rung - dao động ở tần số 20 kHz, 35 kHz hoặc 40 kHz tùy theo thiết kế của máy - được ép vào một chồng các lớp vải tổng hợp ở áp suất tiếp xúc xác định, năng lượng âm thanh sẽ truyền qua vật liệu dưới dạng sóng ứng suất nén và cắt. Tại các bề mặt tiếp xúc giữa các lớp vải và bên trong cấu trúc sợi của vải, sự biến dạng cơ học nhanh chóng theo chu kỳ làm cho các đoạn chuỗi polymer di chuyển với nhau với tốc độ quá nhanh để khả năng giãn nhớt của vật liệu có thể thích ứng được. Ma sát bên trong này chuyển đổi năng lượng cơ học thành năng lượng nhiệt với độ chính xác không gian đặc biệt - quá trình gia nhiệt xảy ra chính xác tại các bề mặt tiếp xúc vật liệu và các điểm tiếp xúc của sợi nơi tập trung ứng suất âm thanh, thay vì được áp dụng từ bên ngoài và tiến hành vào bên trong như trong các quy trình gia nhiệt thông thường.
Sự gia tăng nhiệt độ cục bộ tại vùng liên kết đạt và vượt quá điểm nóng chảy của polyme sợi tổng hợp - thường là 255–265°C đối với polyester - trong vòng một phần nghìn giây sau khi tiếp xúc với sừng. Polyme nóng chảy chảy dưới áp suất tiếp xúc được áp dụng, trộn lẫn trên bề mặt phân cách lớp và lấp đầy khoảng trống giữa các sợi từ các lớp liền kề. Khi năng lượng siêu âm bị loại bỏ và vật liệu nguội đi - một quá trình chỉ mất một phần giây dưới áp suất tiếp xúc liên tục của sừng - polyme hỗn hợp sẽ đông đặc lại thành một liên kết nguyên khối, liên tục cộng hóa trị có cấu trúc mạnh hơn sợi không tan chảy xung quanh trong nhiều trường hợp. Đây là cơ chế liên kết tạo ra hình dạng nổi, nổi đặc trưng của các mẫu chần siêu âm - các vùng liên kết được nén, nóng chảy mỏng hơn và dày đặc hơn một chút so với vùng vải xung quanh, tạo ra một kết cấu phù điêu xác định mẫu chần bông.
Một máy chần bông siêu âm tự động hoàn chỉnh tích hợp một số hệ thống con riêng biệt phải hoạt động phối hợp chính xác để tạo ra sản phẩm chần bông chất lượng cao, nhất quán. Hiểu rõ chức năng của từng bộ phận là điều cần thiết đối với người vận hành, kỹ sư bảo trì và chuyên gia thu mua khi đánh giá thông số kỹ thuật của máy.
Máy phát siêu âm - còn được gọi là nguồn điện hoặc bộ chuyển đổi - là trái tim điện của hệ thống. Nó sử dụng nguồn điện xoay chiều tiêu chuẩn (thường là 220V hoặc 380V ở tần số 50/60 Hz) và chuyển đổi thành tín hiệu điện xoay chiều tần số cao ở tần số hoạt động của hệ thống siêu âm - phổ biến nhất là 20 kHz cho các ứng dụng dệt nặng hoặc 35–40 kHz cho công việc liên kết mịn hơn, có độ phân giải cao hơn. Máy phát điện kỹ thuật số hiện đại sử dụng mạch điều khiển vòng khóa pha (PLL) để liên tục theo dõi và duy trì sự cộng hưởng với cụm đầu dò-còi tăng áp khi nó thay đổi nhiệt độ trong quá trình vận hành, đảm bảo cung cấp năng lượng ổn định bất kể sự thay đổi của tải. Công suất đầu ra của máy phát điện cho các ứng dụng chần bông thường dao động từ 500W đến 3.000W trên mỗi đầu liên kết, với các máy nhiều đầu mang nhiều máy phát điện hoạt động song song đồng bộ.
Bộ chuyển đổi chuyển đổi tín hiệu điện tần số cao từ máy phát thành rung động cơ học bằng hiệu ứng áp điện. Nó chứa một chồng các đĩa gốm áp điện – thường là chì zirconate titanate (PZT) – giãn nở và co lại để phản ứng với điện trường xen kẽ, tạo ra các dao động cơ học dọc ở cùng tần số với đầu vào điện. Bộ chuyển đổi được sản xuất chính xác để cộng hưởng cơ học ở tần số thiết kế, tối đa hóa hiệu suất chuyển đổi năng lượng. Biên độ rung ở mặt đầu ra của đầu dò thường là 5–10 micron, được khuếch đại bởi bộ tăng áp và còi đến mức cần thiết để liên kết dệt hiệu quả.
Bộ tăng âm là thành phần âm thanh trung gian có tác dụng khuếch đại hoặc làm giảm biên độ rung từ đầu dò trước khi truyền tới còi. Các tỷ lệ tăng cường khác nhau (1:1, 1:1,5, 1:2) cho phép hệ thống được điều chỉnh để phù hợp với các độ dày vật liệu và yêu cầu lực liên kết khác nhau. Sừng - còn được gọi là sonotrode - là bộ phận tiếp xúc trực tiếp với vải và truyền năng lượng siêu âm đến vùng liên kết. Hình dạng của loa là cực kỳ quan trọng: hình dạng của nó phải được thiết kế để cộng hưởng ở tần số hệ thống đồng thời mang lại biên độ rung đồng đều trên toàn bộ bề mặt làm việc của nó. Đối với các ứng dụng chần bông, sừng thường có dạng hình trụ với các mặt làm việc có hoa văn - hoa văn dập nổi trên mặt sừng xác định kiểu chần bông được truyền vào vải, với các đặc điểm nổi lên tập trung năng lượng siêu âm tại các điểm liên kết dự định.
Trong hệ thống quilting siêu âm quay - cấu hình được sử dụng trong hầu hết các máy quilting tốc độ cao tự động - vải đi liên tục giữa sừng rung và một con lăn kim loại có hoa văn quay được gọi là đe. Chiếc đe mang hoa văn chần bông dập nổi trên bề mặt và quay đồng bộ với tốc độ nạp vải. Khoảng cách giữa sừng và đe xác định áp lực tiếp xúc tác dụng lên vải tại các điểm liên kết — kiểm soát khoảng cách chính xác, thường đạt được thông qua định vị sừng được điều khiển bằng servo, là rất quan trọng để có chất lượng liên kết ổn định. Khoảng cách quá nhỏ sẽ tạo ra áp suất không đủ để nóng chảy và liên kết hoàn toàn; quá nhiều khe hở sẽ khiến sừng nảy lên hoặc vải bị trượt, tạo ra các liên kết không đều hoặc không hoàn chỉnh.

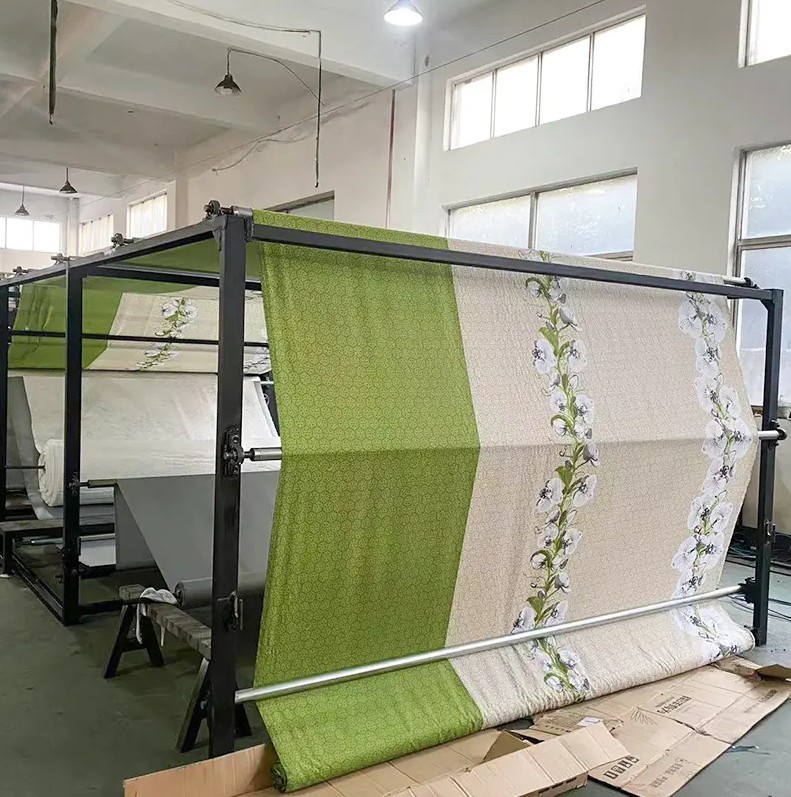

Hệ thống xử lý vải tự động nạp vải mặt, lớp lót và lớp lót từ các cuộn cung cấp riêng biệt, căn chỉnh chúng một cách chính xác, duy trì độ căng được kiểm soát trên toàn bộ chiều rộng làm việc và kéo hỗn hợp liên kết qua máy ở tốc độ đã lập trình. Các cuộn nip được điều khiển bằng servo, thanh dẫn hướng cạnh và bộ phận điều khiển độ căng đảm bảo rằng tất cả các lớp đi vào vùng liên kết được cân đối hoàn hảo mà không bị nhăn, lệch hoặc biến đổi độ căng — bất kỳ điều nào trong số đó sẽ tạo ra sai lệch mẫu hoặc khiếm khuyết liên kết trong thành phẩm.
Trình tự sản xuất hoàn chỉnh trên máy chần bông siêu âm tự động tuân theo một quy trình xác định từ khâu nạp nguyên liệu thô đến đầu ra tấm chần bông thành phẩm:
Khả năng "tự động" của máy chần siêu âm hiện đại được hiện thực hóa thông qua hệ thống CNC (điều khiển số máy tính) tinh vi chi phối mọi khía cạnh của việc thực hiện mẫu, tốc độ máy và quản lý thông số quy trình. Trong các máy sử dụng cấu hình đầu liên kết phẳng hoặc đa trục - trái ngược với hệ thống đe quay thuần túy - đầu liên kết được điều khiển bởi động cơ servo trên chiều rộng vải trong khi vải tiến lên, thực hiện các mẫu được lập trình phức tạp trong điều khiển vị trí vòng kín với độ chính xác định vị là ±0,1 mm hoặc cao hơn.
Thư viện mẫu được lưu trữ trong bộ điều khiển máy cho phép người vận hành chọn từ hàng trăm thiết kế may chần được lập trình sẵn — từ lưới kim cương đơn giản đến các mẫu logo hoa, hình học và logo tùy chỉnh phức tạp — và chuyển đổi giữa các mẫu trong vài phút bằng cách tải chương trình mới thay vì thay đổi vật lý công cụ. Đối với máy đe quay, việc thay đổi mẫu yêu cầu trao đổi con lăn đe vật lý, nhưng hệ thống thu hồi tham số tự động của máy sẽ tự động tải các cài đặt tốc độ, áp suất và công suất chính xác liên quan đến từng mẫu đe, giảm thiểu thời gian thiết lập và lỗi vận hành. Việc tích hợp bảng điều khiển HMI (giao diện người-máy) màn hình cảm ứng với trực quan hóa mẫu trực quan cho phép người vận hành ít kinh nghiệm thiết lập và vận hành sản xuất hiệu quả, trong khi chức năng ghi dữ liệu ghi lại các thông số quy trình liên tục nhằm mục đích truy xuất nguồn gốc chất lượng và tối ưu hóa quy trình.
Những ưu điểm và hạn chế về hiệu suất của máy chần bông siêu âm tự động trở nên rõ ràng khi so sánh trực tiếp với máy chần bông nhiều kim thông thường trên các khía cạnh quan trọng nhất đối với các nhà sản xuất dệt công nghiệp:
| tham số | Quilt siêu âm | Quilting kim |
| Phương pháp liên kết | Sự kết hợp siêu âm của sợi tổng hợp | Khâu cơ khí bằng chỉ |
| Tiêu thụ chủ đề | không có | Cao - chi phí tiêu hao lớn |
| Tốc độ sản xuất | 20–80 m/phút | điển hình là 5–20 m/phút |
| Thời gian ngừng hoạt động của kim bị gãy | không có | Thường xuyên và tốn kém |
| Vật liệu tương thích | Chỉ tổng hợp (polyester, nylon, PP) | Vải tự nhiên và tổng hợp |
| Tính linh hoạt của mẫu | Cao với CNC; giới hạn bởi đe trong quay | Cao với cần tiếp điện nhiều kim |
| Niêm phong cạnh | Có - đồng thời dán kín các cạnh cắt | Không - yêu cầu hoàn thiện cạnh riêng biệt |
| Khả năng chống nước tại các điểm liên kết | Tuyệt vời - không có lỗ kim | Kém - lỗ kim gây rò rỉ |
Cơ chế liên kết siêu âm hoàn toàn phụ thuộc vào hoạt động dẻo nhiệt của polyme tổng hợp - khả năng vật liệu sợi tan chảy, chảy và đông đặc lại trong điều kiện nhiệt và áp suất được kiểm soát. Yêu cầu cơ bản này xác định cả sức mạnh của công nghệ chần siêu âm lẫn hạn chế chính của nó: nó chỉ hoạt động với vật liệu tổng hợp nhựa nhiệt dẻo và không thể liên kết các loại sợi tự nhiên như bông, len hoặc lụa không tan chảy mà thay vào đó là than hoặc phân hủy khi đun nóng.
Các vật liệu hoàn toàn tương thích với quilting siêu âm bao gồm:
Đối với các sản phẩm yêu cầu vải mặt bằng sợi tự nhiên - chẳng hạn như chăn bông phủ bông hoặc lớp phủ nệm bằng len - có thể sử dụng các phương pháp kết hợp trong đó lớp nền hoặc lớp nền tổng hợp cung cấp môi trường liên kết nhựa nhiệt dẻo trong khi vải mặt sợi tự nhiên được giữ cơ học bởi các vùng liên kết nén mà không yêu cầu các sợi mặt phải tan chảy. Cách tiếp cận này yêu cầu tối ưu hóa quy trình một cách cẩn thận để đạt được độ bền liên kết có thể chấp nhận được mà không làm hỏng bề mặt sợi tự nhiên và đây là một lĩnh vực phát triển tích cực dành cho các nhà sản xuất đang tìm cách mở rộng chần bông siêu âm sang các phân khúc chăn ga gối đệm cao cấp hiện đang bị thống trị bởi chần kim.
Máy chần bông siêu âm tự động phục vụ nhiều lĩnh vực sản phẩm công nghiệp đang ngày càng phát triển, với tốc độ áp dụng ngày càng tăng khi các nhà sản xuất nhận ra những lợi thế về năng suất, chất lượng và chi phí mà công nghệ này mang lại so với đường khâu thông thường:
Việc duy trì máy chần bông siêu âm tự động ở điều kiện vận hành cao điểm đòi hỏi phải chú ý đến các chế độ hao mòn cụ thể của các bộ phận siêu âm - về cơ bản khác với các kiểu mòn cơ học của máy chần kim mà nhiều kỹ sư bảo trì dệt may quen thuộc hơn.
Còi siêu âm là thành phần có độ mài mòn cao nhất trong hệ thống. Tiếp xúc nhiều lần với bề mặt vải và đe gây ra sự mài mòn dần dần của mặt sừng, làm thay đổi sự phân bố biên độ rung và cuối cùng làm giảm chất lượng liên kết và độ nét của mẫu. Tình trạng mặt sừng phải được kiểm tra thường xuyên — hàng tuần trong môi trường sản xuất cao — và sừng phải được gia công lại hoặc thay thế khi độ mòn mặt vượt quá thông số dung sai cho phép của nhà sản xuất. Sừng hợp kim titan, tuy đắt hơn so với các lựa chọn thay thế bằng nhôm, nhưng lại mang lại tuổi thọ dài hơn đáng kể và là vật liệu được ưa chuộng cho các ứng dụng chần bông sản xuất liên tục.
Bộ chuyển đổi áp điện yêu cầu kiểm tra định kỳ xem có nứt gốm hay không - một dạng hư hỏng do sốc cơ học, quá tải của chốt nối bộ chuyển đổi với bộ tăng áp hoặc hoạt động ở tần số cộng hưởng bị thay đổi đáng kể so với thiết kế do hao mòn tích lũy hoặc thay đổi nhiệt độ. Vận hành máy phát điện ở chế độ điều khiển biên độ thay vì chế độ điều khiển công suất giúp giảm ứng suất đầu dò bằng cách duy trì biên độ rung ổn định bất kể sự thay đổi của tải, kéo dài tuổi thọ dịch vụ của đầu dò. Việc hiệu chỉnh máy phát điện và xác minh tần số cộng hưởng phải được thực hiện hàng quý như một phần của chương trình bảo trì phòng ngừa có cấu trúc để đảm bảo toàn bộ hệ thống tiếp tục hoạt động với hiệu suất chuyển đổi năng lượng cao nhất trong suốt thời gian sử dụng.
