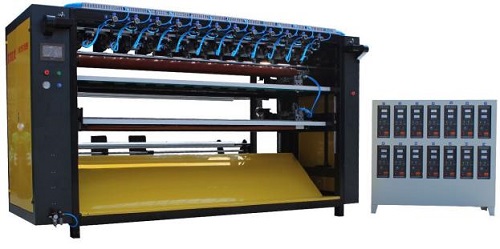

Rạch siêu âm và Máy cắt chéo Cung cấp một giải pháp tích hợp để cắt dệt có độ chính xác cao. Được thiết kế với tự động hóa tiên tiến, thiết bị này kết hợp công nghệ siêu âm với điều khiển PLC tập trung, hợp lý hóa toàn bộ quy trình sản xuất từ tháo gỡ đến rạch, cắt chéo và đầu ra cuối cùng. Bố cục hiệu quả của nó và các tùy chọn có thể tùy chỉnh làm cho nó phù hợp cho các loại vải khác nhau, đặc biệt là những loại có độ co giãn hoặc kết cấu tinh tế.
Mô hình: AH-2200
Nguồn điện: 380V
Công suất máy phát: 800W × nhiều đơn vị
Tần số đầu ra: 20kHz
Tốc độ làm việc: 1 trận20 mét/phút
Chiều rộng rạch: điều chỉnh
Đường kính tháo gỡ tối đa: 800mm
Cắt chéo: Blade / Multi-Blade (động cơ bước 8,5N)
Động cơ:
Động cơ servo 3,5kW × 1
Động cơ bước 60N × 1
Động cơ truyền 22kW với biến tần × 1
Hệ thống ổ đĩa: Hoàn toàn tự động
Trọng lượng máy: 1800 bóng2500kg
Lưu lượng xử lý: Nổi nước → rạch cơ học → cắt chéo → đầu ra
Hoạt động tự động
Thay thế các phương pháp kim và luồng truyền thống, hệ thống hoàn toàn tự động với điều khiển PLC tập trung. Tất cả các hành động được hoàn thành theo trình tự, giảm lao động thủ công và cải thiện hiệu quả.
Kiểm soát căng thẳng kiểm soát việc tháo gỡ
Trục mở rộng không khí được điều khiển bởi một động cơ chuyên dụng, cho phép cho ăn vật liệu ổn định.
Tự động điều chỉnh cạnh
Một hệ thống tự động điều chỉnh đảm bảo căn chỉnh vật liệu nhất quán, giảm tỷ lệ lỗi và tăng cường độ chính xác cắt trong khi duy trì hiệu quả năng lượng.
Cơ chế cắt có thể điều chỉnh
Máy hỗ trợ cắt thẳng đứng theo hướng đường sắt tuyến tính và cắt chéo tốc độ cao ổn định. Các cạnh vải đã hoàn thành là sạch sẽ và không bị sờn, với các tùy chọn chiều rộng có thể tùy chỉnh.
Tùy chọn lưỡi tùy chỉnh
Dựa trên nhu cầu của khách hàng, việc cắt chéo một lưỡi có thể được cấu hình để nâng cao hiệu quả cho các sản phẩm có kích thước lớn hơn.
Hệ thống hai lưỡi
Thiết lập hai lưỡi bao gồm một tủ điện, đơn vị rạch và cắt chéo chính, và một dấu chân nhỏ gọn. Vải được cho ăn từ trên cùng, di chuyển trực tiếp từ các con lăn trên sang các lưỡi dọc phía trên phần cắt chéo. Con đường quá trình ngắn hơn này là lý tưởng cho các vật liệu đàn hồi, vì nó giảm thiểu sự kéo dài và biến dạng.
Mỗi lưỡi cắt chéo được gắn độc lập, giúp điều chỉnh hoặc loại bỏ dựa trên các yêu cầu kích thước sản phẩm dễ dàng hơn. Khoảng cách giữa các lưỡi trên và dưới có thể được điều chỉnh lên đến 800mm. Con lăn kẹp ngược lại giúp các vật liệu rơi sạch sẽ mà không bắt được trên các con lăn.
Hệ thống ba lưỡi
Phiên bản này không có tủ điện bên ngoài và yêu cầu khu vực lắp đặt lớn hơn. Vải được cho ăn từ bên dưới, và phần rạch hoạt động như một đơn vị độc lập. Mỗi bộ lưỡi siêu âm tương ứng theo chiều dọc, đơn giản hóa sự liên kết và điều chỉnh kích thước.
Sau khi rạch, một thanh di động truyền tín hiệu để kích hoạt cắt chéo. Lưỡi dao cắt chéo được căn chỉnh trên một bảng điều khiển chung, với mỗi con dao đột quỵ bị giới hạn bởi thiết kế. Trong khi các lưỡi không sử dụng có thể được loại bỏ, hoạt động của tấm cơ sở vẫn thống nhất. Sử dụng ít lưỡi hơn có thể gây ra sự mất cân bằng nhẹ, do đó, các hệ thống hai lưỡi được ưa thích cho kích thước sản phẩm lớn hơn.
Lưỡi dao dọc trong phiên bản ba lưỡi không được khuyến nghị đặt trên phần cắt chéo. Làm như vậy sẽ tăng đáng kể chiều cao của máy, ảnh hưởng đến sự ổn định, dễ bảo trì và hậu cần, đặc biệt là để cài đặt ở tầng trên hoặc thông qua các điểm truy cập hẹp.
Kích thước cắt chéo tối thiểu: 20 × 20 cm
Kích thước rạch tối thiểu: 15 × 15 cm
Phiên bản bốn lưỡi tuân theo nguyên tắc làm việc tương tự như ba lưỡi, chỉ có chiều cao tổng thể tăng một chút.
Máy rạch siêu âm và cắt chéo này mang lại kết quả chính xác, tính linh hoạt có thể tùy chỉnh và hiệu suất ổn định, làm cho nó trở thành một giải pháp đáng tin cậy cho môi trường sản xuất dệt hiện đại.
